Productietekeningen
- De laatste stap tot realisatie -

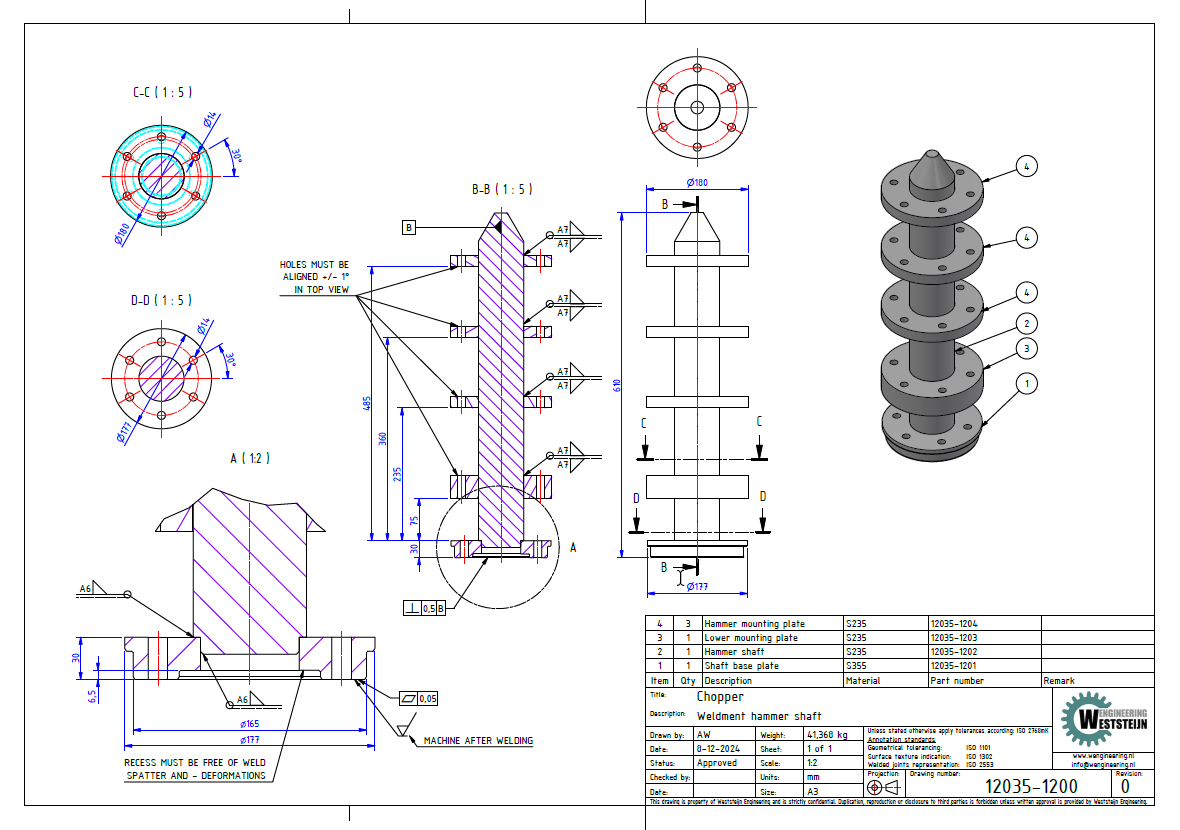

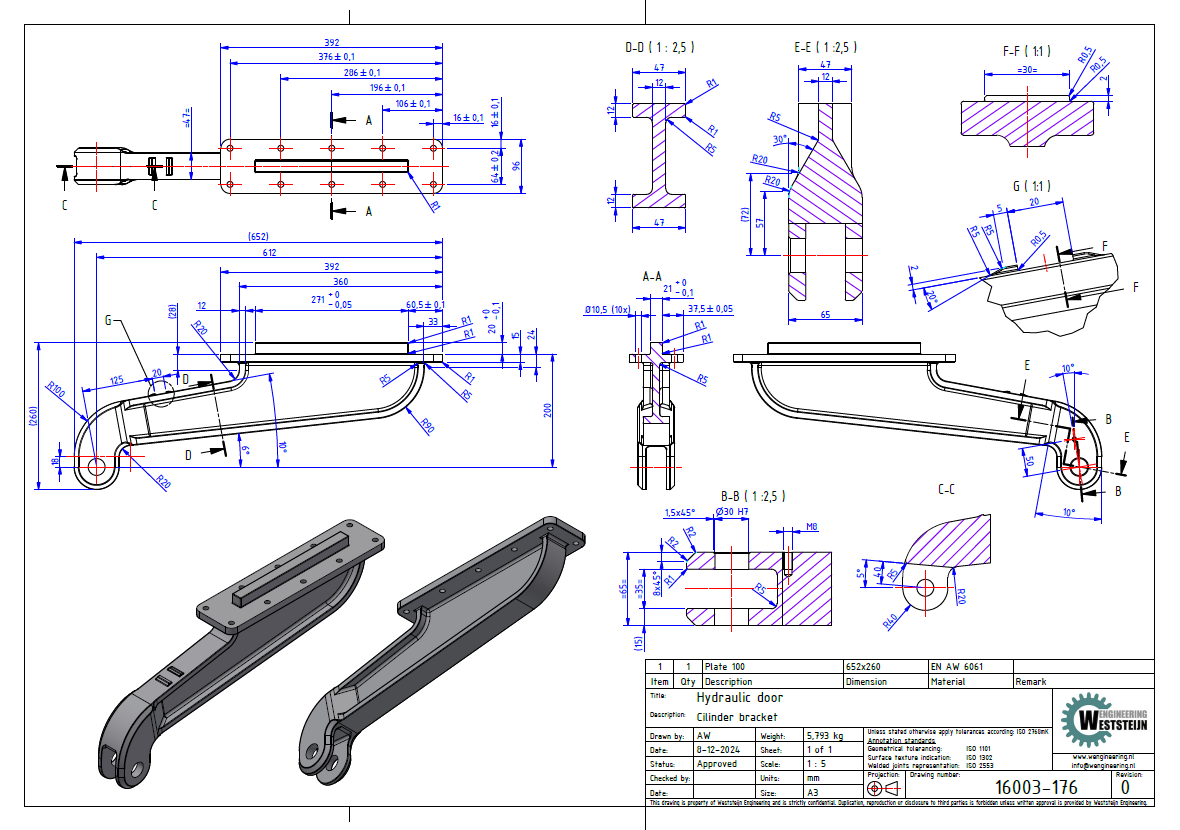

Productietekeningen: de finale stap naar realisatie
Wanneer het concept klopt, de krachten en sterkte zijn geanalyseerd, en de productiemethode per onderdeel duidelijk is, volgt de laatste belangrijke stap: het maken van productietekeningen. Dit is het moment waarop het ontwerp wordt vertaald naar een concreet en uitvoerbaar plan voor productie.
Het doel van productietekeningen
Productietekeningen zijn onlosmakelijk verbonden met een ontwerp. Ze dienen als een gedetailleerd "recept" waarin precies wordt beschreven hoe elk onderdeel en elke samenstelling moet worden geproduceerd. Hierin worden alle cruciale aspecten opgenomen, zoals:
- Maatvoering
- Materiaal
- Vorm- en plaatstoleranties
- Bewerkingsvolgordes
- Montage-instructies
Ondanks dat dit vaak wordt gezien als een uitvoerende fase zonder creativiteit, is dit voor mij de fase waarin ik het geheel ontwerp nog eens kritisch controleer.
Het belang van zorgvuldigheid
Bij het maken van productietekeningen stel ik mijzelf voortdurend de vraag: wat wordt er geproduceerd als iemand de tekeningen volgt en voldoet dit aan de gestelde eisen en wensen van het ontwerp. Problemen die ik in deze fase nog voorzie kan ik nog ondervangen door wijzigingen in het ontwerp aan te brengen of door de juiste instructies op de productietekeningen te plaatsen. Zo zorg ik ervoor dat iemand die het tekeningenpakket leest, beschikt over alle benodigde informatie om het ontwerp succesvol te realiseren.
Een goede tekening kan het verschil maken tussen een vlekkeloze productie en onverwachte problemen op de werkvloer. Daarom besteed ik in deze fase veel aandacht aan de details, ook al lijkt het ontwerp op papier al volledig uitgewerkt.
Levering van productietekeningen
Het productietekeningenpakket wordt altijd in PDF-formaat geleverd. Daarnaast maak ik voor elk onderdeel aanvullende bestanden, afhankelijk van de productiemethode:
- STP-bestanden: Geschikt voor lasersnijders, kantbanken, draaibanken en freesbanken
- DXF-bestanden: Veel gebruikt voor 2D lasersnijden
Vanuit Inventor kan ik elk gewenst bestandsformaat aanleveren om aan te sluiten bij de specifieke wensen van de producent of productiemethode.
Met een zorgvuldig opgesteld productietekeningenpakket is de weg vrij om uw ontwerp met vertrouwen te realiseren.
