Engineering van een kunststof centralizer en matrijs
Voor een opdrachtgever in de kunststof verwerkende industrie ten behoeve van de offshore heeft Weststeijn Engineering het ontwerp van een riser centralizer mogen realiseren. De centralizer had als doel om de riser op de juiste manier te begeleiden bij het pijpleggen op zee.

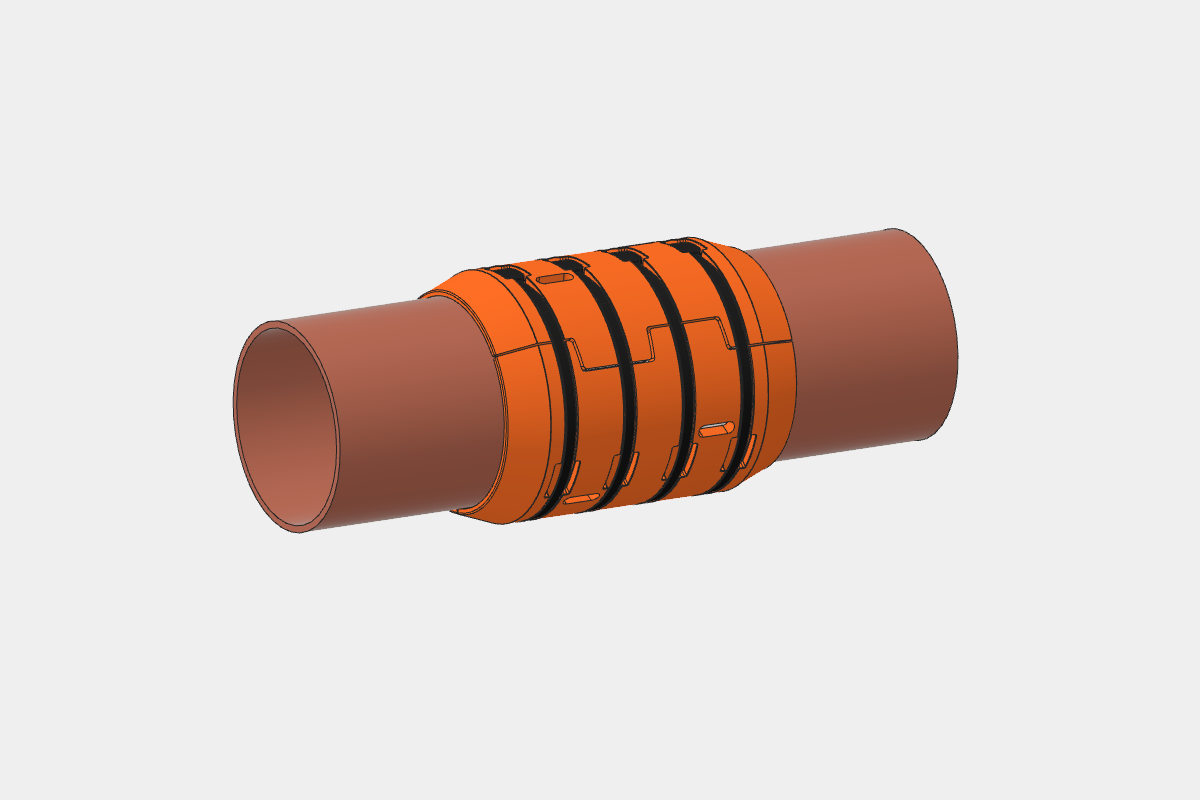

Het betreft hier een dikwandig ontwerp met wanddiktes van 20 tot 60 mm vervaardigd uit LDPE (Lage Druk Polyethyleen). Belangrijke vereisten aan het ontwerp waren de toepassing van een trishell ontwerp met kunststof straps waarbij de schaaldelen onderling op elkaar inhaakten. Het ontwerp moest gemakkelijk met de hand te plaatsen zijn. De vorm en geometrie moest geleidend zijn en mocht geen extra risico voor haken of beschadigen vormen. De straps moesten ook in het ontwerp verzonken worden waardoor langs glijdende rollen of obstakels de straps niet konden beschadigen.
Allereerst is er van dit ontwerp een concept opgezet in 3D. Deze is afgestemd met de opdrachtgever. Omdat het productontwerp grotendeels bepaald hoe de matrijs er uit gaat zien is er tijdens het productontwerp ook al aandacht besteed aan het ontwerp van de matrijs.

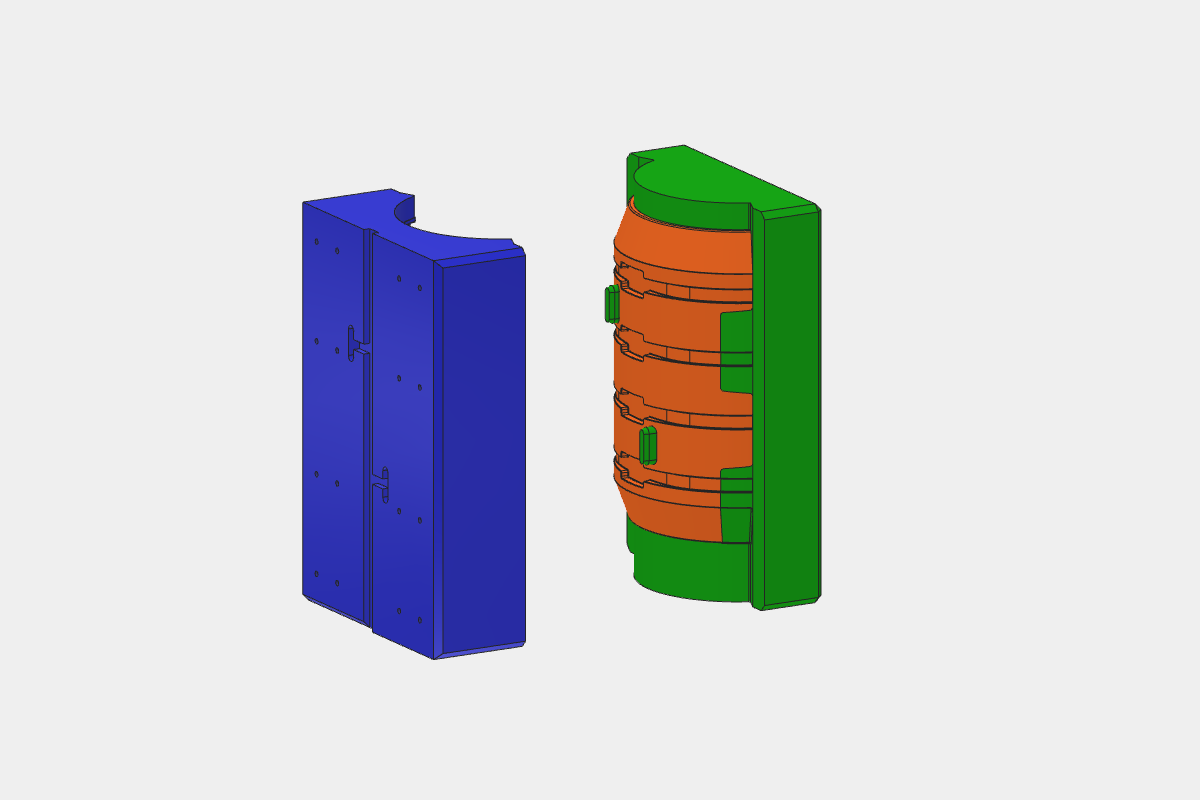

Nadat het productontwerp is goedgekeurd door de opdrachtgever is de engineering van de matrijs uitgevoerd. Het betreft hier een eenvoudige open en dicht matrijs zonder bewegende delen. Er is een knijprand aangebracht om een goede afdichting rondom de vormholte te creeeren en er zijn losneembare logoplaten opgenomen om het product te kunnen voorzien van de nodige coderingen. De uitstoters, aanspuiting en montagemogelijkheden zijn afgestemd op het productieproces van de opdrachtgever.
De matrijs is vervaardigd en de producten zijn met succes geproduceerd.
